密煉片材擠出機_設備不需要外循環水_佳德密煉片材擠出機110升密煉機/JDL-150單螺桿片材生產線

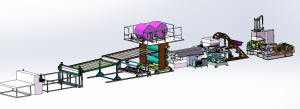

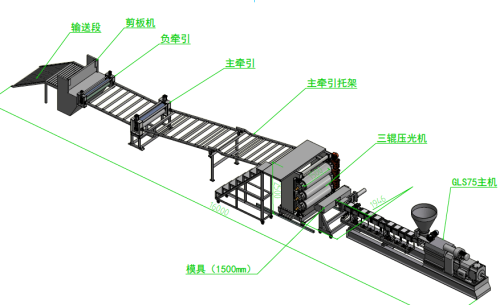

一、系統機組技術參數Ⅰ、機器顏色:主機為:公司標色;電柜為:電腦色;防護罩:黃色Ⅱ、擠出工藝:110升密煉機-——自動提升機——雙螺桿強制喂料機——150單螺桿擠出機——液壓板式換網系統------片材擠出模具-----三輥壓光------三輥冷卻系統-----托架冷卻------冷卻牽引-----切邊裝置-------計米器------在線剪板機------輸送帶-------主機采用:PLC控制Ⅲ、加工物料:EVA隔音片材要 求:制品寬度:2000mm 制品厚度:1-5mm產 能:600~900公斤/小時 注意事項:取決于客戶的配方、工藝、生產條件
密煉片材擠出機設備特點:這套設備是環保型;整套設備不需要接外循環水系統;自帶循環冷卻統是我公司專利產品,(發明專利號:CN201911312134.6)1.最大好處:主機0水排放;無水污染;環保好過2.齒輪箱冷卻采用:采用環保冷卻系統(環保型:發明專利號:CN201911312134.6)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統,不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住,導致齒輪箱損壞3.主機水箱冷卻系統采用:采用環保冷卻系統(環保型:發明專利號:CN201911312134.6)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統,4.真空泵采用環保冷卻系統(環保型:發明專利號:CN201911312115.3)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統,節約水成本:2.2KW真空泵是每小時用水量是:0.25立方,24小時*0.25立方*300天* 3元水費=5400元水費/年5.節能:普通筒體筒體冷卻;例如:第5區溫度超高;這是電子閥導通;第5區冷卻回水就會影響第六區和第四區的溫度下降;就會導致第四六區加溫;這種情況會一直循環出現;導致電費浪費;我們現在采用環保型就徹底解決這個問題;我們設備比同類設備節能:10-15%電費6.三輥冷卻:水箱冷卻系統采用:采用環保冷卻系統(環保型:發明專利號:CN111745936A)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統7.減少投資款:3米*3米*2.5米冷卻水池;60立方冷卻水塔及4KW高壓水泵2臺及管道,10天施工費用:能減少固定投資大概:10-12萬元左右
二. 技術配置(一)110升密煉機主要規范 :密煉片材擠出機
A.混合槽有效容積 : 110L
B. 葉軸 : 二葉片式。耐磨環采用特殊合金材料。魚鱗狀結構
C. 葉軸的轉速 : 前軸 : 48 r.p.m 后軸 : 37r.p.m
D. 電力裝置 : 1. 主要馬達 : AC 160KW, 6P, 380V, 50HZ
2. 翻轉馬達 : AC 7.5KW, 4P, 380V, 50HZ
E. 潤滑方式 : 1. 葉軸軸承座用黃油潤滑。
2. 減速機箱采用油浴自濺式潤滑。
F. 卸料方式 : 翻轉式卸料。
G.密封方式 : 機械式迫緊密封。
H. 溫度控制 : 采用強制水冷卻,高于設定溫度自動冷卻。
I. 馬達方向 : 當操作者面對機器卸料面站立時,馬達在機器右側。
馬達和減速機呈并排平行放置。
J. 主機傳動系統 : 通過皮帶輪將動力間接傳動至減速齒輪箱,該齒輪箱與
前葉軸由齒輪聯軸器連結,前葉軸經由咬合齒輪傳動后葉軸。
K. 翻轉電機傳動系統: 通過聯軸器直接將動力傳至蝸桿,由蝸桿帶動蝸輪。 L. 主電機保護 : 當主電機電流超過電流表設定電流時,加壓蓋自動上升,
電流恢復正常時加壓蓋自動下降。
1. 葉軸 :由優質鋼材經精密加工、耐磨處理制成工作面經鍍鉻處理。
2. 機架 : 材質鋼板焊接后熱處理,經精密銑、鏜加工制成。
3. 底座 : 國標槽鋼、鋼板焊接經加工制成。
4.軸承座及軸承 :軸承座采用鑄鋼經精密加工制成,軸承采用TWB品牌。 5. 咬合齒輪 : 由FCD600制成,直齒型。
6. 減速箱 : 400型減速機硬齒面. (油品需客戶自行采購)
7. 攪拌槽及加壓蓋 : 由特殊合金鋼鑄造,經精密加工、耐磨處理后鍍鉻制成。 8.機械重量 : 15000KG
9.外形尺寸 : 長4110MM, 寬3200MM, 高3400MM。
10. 電氣箱 : Y-▽ 自動起動方式,主要電氣元件采用德力西品牌。
11. 配送 : 防漏密封環4只,氣缸密封圈一套,專用工具一套。
12.加熱系統 :密煉室采用陶瓷電加熱系統;采用智能溫控表;加熱區分為2區;每區加熱功率:8KW
13.密煉機的密封圈屬于易損件;要求客戶在生產中每個星期把螺絲緊一次;根據磨損程度建議客戶每四-六個月更換一次電木環,不含吸塵罐
