密煉單螺桿造粒機_密煉單螺桿造粒機_佳德裝備75升密煉機/JDL-150單螺桿造粒機組
一、系統機組技術參數Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色Ⅱ、擠出工藝： 75L密煉機——自動提升機——錐雙強制喂料機——150單螺桿擠出機——液壓板式換網系統—-----磨面熱切機頭----——一級旋風分離器---——二級旋風分離器------2.5m加長振動篩----——成品料倉-------主機采用：PLC控制Ⅲ、加工物料：PE+60%-70%碳酸鈣產 能：450-600公斤/小時（取決于客戶的配方、工藝、生產條件）密煉單螺桿造粒機設備特點：這套設備是環保型；整設備不需要接外循環水系統;自帶循環冷卻統是我公司專利產品，（發明專利號：CN201911312134.6）1.最大好處：整套0水排放；無水污染；環保好過2.齒輪箱冷卻采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住，導致齒輪箱損壞3.主機水箱冷卻系統采用：采用環保冷卻系統（環保型發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統4. 節能:普通筒體筒體冷卻；例如：第5區溫度超高；這是電子閥導通；第5區冷卻回水就會影響第六區和第四區的溫度下降；就會導致第四六區加溫；這種情況會一直循環出現；導致電費浪費；我們現在采用環保型就徹底解決這個問題；我們設備比同類設備節能:10-15%電費5.減少投資款：3米*3米*2.5米冷卻水池；60立方冷卻水塔及4KW高壓水泵2臺及管道，10天施工費用：能減少固定投資大概：10-12萬元左右
二. 密煉單螺桿造粒機技術配置（二）自動翻斗提升機：1、上料電機功率：2.2kw；提升料斗為不銹鋼材質，需滿足300kg/鍋，確保安全。2、將捏煉機捏煉后的團狀物料輸送至錐雙喂料機內。提升機安裝兩個控制系統；一個控制系統安裝密煉機控制面板上
（三）密煉單螺桿造粒機錐雙強制喂料機：一臺1）電機功率：11kw，采用三晶,變頻調速器，喂料螺桿：錐形雙螺桿強制下料，主軸使用鎳鉻鉬合金鋼制經調質處理，氮化鍍鉻處理，表面光潔度高。螺旋葉片使用鑄不銹鋼，表面渡硬鉻處理。2）喂料體：使用不銹鋼板焊接制成，內表面拋光、鍍硬鉻處理，光潔耐磨。喂料斗：使用不銹鋼板焊接制成，內表面拋光、鍍硬鉻處理，光潔耐磨；采用鎖扣式安裝防護罩，要求便于更換和維修保養。3) 錐雙喂料機與單螺桿連接為哈佛式結構；

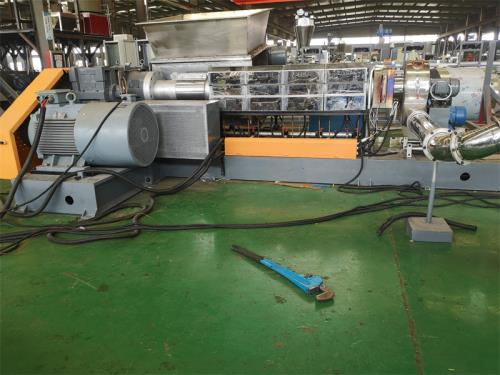

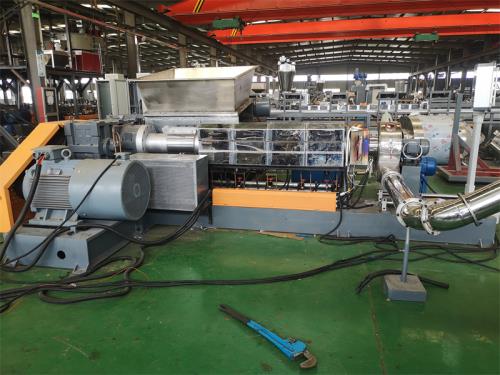

（四）密煉單螺桿造粒機JDL-150擠出機1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸摵晒I(yè)齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻
2、主電機：:1）交流電機；功率：75kw“欣涔”或“江淮”電機，三晶,變頻調速器
密煉單螺桿造粒機3、螺桿1）直徑：φ150mm；長徑比：12:1；材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級。螺桿表面鍍硬鉻處理；提高耐磨度。2）螺桿芯部通水冷卻；
4、料筒1）材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級；2）螺筒采用水冷卻，盤銅管加強制作工藝改進，銅管孔焊接嘴滿焊并帶加強固定，防止此處漏水；料筒外加不銹鋼防護罩，要求防護罩與機座相聯；3）加熱區段：采用優質鑄鋁加熱器
5、水循環冷卻系統1）水泵泵電機功率：0.55kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻
6、液壓板式換網器：1）換網器，板式過濾自動換網器，流量截面為圓形；2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）
密煉單螺桿造粒機7、熱切機頭裝置：1) 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力
（五）密煉單螺桿造粒機風冷模面熱切輔機系統
1）密煉單螺桿造粒機風冷模面熱切造粒機：4級電機，功率.1.5 kw；熱切刀一套、電機聯軸器一件，熱切采用4把刀片切粒，調速控制：采用：三晶,變頻調速器；
2）切粒罩：對吹式，不銹鋼材質；一件；推拉式結構;帶剎車裝置;熱切罩與機頭分離開有足夠空間;操作方便
3）一級旋風分離器：φ800mm，不銹鋼材質；一件；采用φ130mm不銹鋼管聯接；5.5kw物料輸送風機；
4）二級旋風分離器：φ800mm，不銹鋼材質；一件；采用φ130mm不銹鋼管聯接；4kw物料輸送風機；
5）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不銹鋼材質，
6）風吹料倉：一套，1m3料倉一件，不銹鋼材質；采用φ130mm不銹鋼管聯接；4kw物料輸送風機。
