密煉單螺桿片材擠出機_密煉單螺桿片材擠出機_佳德塑機110升密煉機/JDL-150單螺桿片材生產線

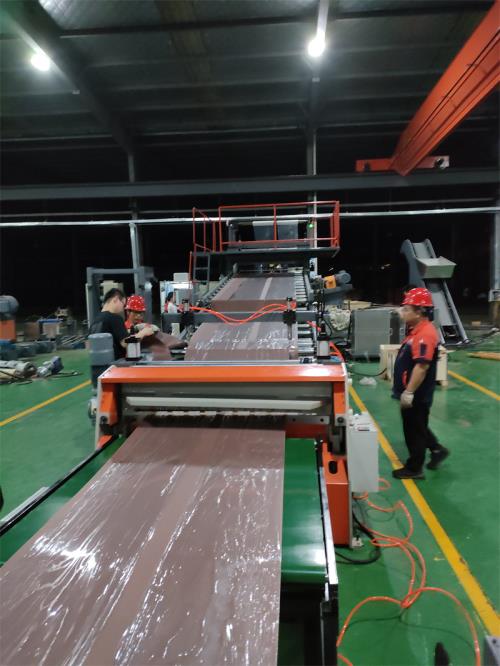

一、系統機組技術參Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃Ⅱ、擠出工藝：110升密煉機-——自動提升機——雙螺桿強制喂料機——150單螺桿擠出機——液壓板式換網系統------片材擠出模具-----三輥壓光------三輥冷卻系統-----托架冷卻------冷卻牽引-----切邊裝置-------計米器------在線剪板機------輸送帶-------主機采用：PLC控制
密煉單螺桿片材擠出機Ⅲ、加工物料：EVA隔音片 求：制品寬度：2000mm 制品厚度：1-5mm產 能：600～900公斤/小時 注意事項：取決于客戶的配方、工藝、生產條件設備特點：這套設備是環保型；整套設備不需要接外循環水系統;自帶循環冷卻統是我公司專利產品，（發明專利號：CN201911312134.6）1.最大好處：主機0水排放；無水污染；環保好過2.齒輪箱冷卻采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住，導致齒輪箱損壞3.主機水箱冷卻系統采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，4.真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，節約水成本：2.2KW真空泵是每小時用水量是：0.25立方，24小時*0.25立方*300天* 3元水費=5400元水費/年5.節能:普通筒體筒體冷卻；例如：第5區溫度超高；這是電子閥導通；第5區冷卻回水就會影響第六區和第四區的溫度下降；就會導致第四六區加溫；這種情況會一直循環出現；導致電費浪費；我們現在采用環保型就徹底解決這個問題；我們?cè)O(shè)備比同類設備節能:10-15%電費6.三輥冷卻：水箱冷卻系統采用：采用環保冷卻系統（環保型：發明專利號：CN111745936A）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統7.減少投資款：3米*3米*2.5米冷卻水池；60立方冷卻水塔及4KW高壓水泵2臺及管道，10天施工費用：能減少固定投資大概：10-12萬元左右
二. 密煉單螺桿片材擠出機技術配置
（一）110升密煉機主要規范 : A.混合槽有效容積 : 110L B. 葉軸 : 二葉片式。耐磨環采用特殊合金材料。魚鱗狀結構C. 葉軸的轉速 : 前軸 : 48 r.p.m 后軸 : 37r.p.m D. 電力裝置 : 1. 主要馬達 : AC 160KW, 6P, 380V, 50HZ 2. 翻轉馬達 : AC 7.5KW, 4P, 380V, 50HZ E. 潤滑方式 : 1. 葉軸軸承座用黃油潤滑。2. 減速機箱采用油浴自濺式潤滑。F. 卸料方式 : 翻轉式卸料。 G．密封方式 : 機械式迫緊密封。 H. 溫度控制 : 采用強制水冷卻，高于設定溫度自動冷卻。 I. 馬達方向 : 當操作者面對機器卸料面站立時,馬達在機器右側。馬達和減速機呈并排平行放置 J. 主機傳動系統 : 通過皮帶輪將動力間接傳動至減速齒輪箱，該齒輪箱與前葉軸由齒輪聯軸器連結,前葉軸經由咬合齒輪傳動后葉軸。
K. 翻轉電機傳動系統: 通過聯軸器直接將動力傳至蝸桿，由蝸桿帶動蝸輪。 L. 主電機保護 : 當主電機電流超過電流表設定電流時，加壓蓋自動上升， 電流恢復正常時加壓蓋自動下降。 1. 葉軸 :由優質鋼材經精密加工、耐磨處理制成工作面經鍍鉻處理。 2. 機架 : 材質鋼板焊接后熱處理，經精密銑、鏜加工制成。 3. 底座 : 國標槽鋼、鋼板焊接經加工制成。4.軸承座及軸承 :軸承座采用鑄鋼經精密加工制成，軸承采用TWB品牌。 5. 咬合齒輪 : 由FCD600制成,直齒型。 6. 減速箱 : 400型減速機硬齒面. （油品需客戶自行采購 7. 攪拌槽及加壓蓋 : 由特殊合金鋼鑄造，經精密加工、耐磨處理后鍍鉻制成。 8.機械重量 : 15000K 9.外形尺寸 : 長4110MM， 寬3200MM， 高3400MM。
10. 電氣箱 密煉單螺桿片材擠出機 : Y-▽ 自動起動方式，主要電氣元件采用德力西品牌。
（二）自動翻斗提升機：參數為1、上料電機功率：2.2kw；提升料斗為不銹鋼材質，需滿足300kg/鍋，確保安全。2、將捏煉機捏煉后的團狀物料輸送至錐雙喂料機內
（三）密煉單螺桿片材擠出機雙螺桿制喂料機：一臺 1）電機功率：11kw，采用“三晶”變頻調速器。喂料螺桿：錐形雙螺桿強制下料，氮化鍍鉻處理，表面光潔度高。喂料體：內表面拋光、鍍硬鉻處理，光潔耐磨。2）喂料斗：內表面拋光、鍍硬鉻處理，光潔耐磨；采用鎖扣式安裝防護罩，要求便于更換和維修保養。可推拉式，方便移動。錐雙喂料機與單螺桿連接為哈佛式結構
（四）JDL-150擠出機1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸?fù)荷工業齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）: 采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統
密煉單螺桿片材擠出機2、主電機：:1）交流電機；功率：132kw；“利多”電機，三晶變頻調速器
3、螺桿1）直徑：φ150mm；長徑比：32:1；材質為38CrMoALA氮化處理，氮化HRC65-70，深 0.6-0.75mm，脆性不大于II級。螺桿表面鍍硬鉻處理；排氣孔之前1M長的螺桿表面螺棱噴硬質合金，提高耐磨度。2）螺桿芯部通水冷卻；
4、料筒1）材質為38CrMoALA氮化處理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II級；2）螺筒采用水冷卻；筒體上開槽，盤銅管，通冷卻油；螺筒上加防護罩，不銹鋼材質；3) 加熱區段：采用優質鑄鋁加熱器
6、水冷卻系統1）水泵泵電機功率：0.55kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統
7、抽真空系統：1）真空泵功率：2.2kw；抽真空水箱為不銹鋼材質；2）采用環保風冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，采用閉環循環系統
8、液壓板式自動換網系統：1）位置：固定位置在機筒出料端和機頭之間；3）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）密煉單螺桿片材擠出機
（五）片材模具：出料有效寬度2150mm；制品寬度2000mm；制品厚度1-5mm，單邊堵頭450mm模頭材料：P20鋼材，采用不銹鋼加熱棒；模頭流面鍍硬鉻處理。

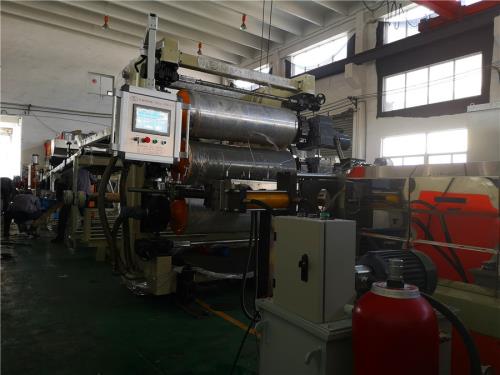

（六）三輥壓光機JDL-2300 《一套》1、機架采用型鋼焊接而成，有較高的鋼性。整個機架由兩件墻板、頂聯接板及底座組成，各安裝面均經過機械加工，以確保安裝精度。形式：直立式2、減速箱、電動機本機采用輥筒獨立傳動，每個輥筒軸端均配有一傳動減速箱，傳動平穩、噪音低、效率高，結構緊湊。電動機采用交流變頻電機，功率：1.5kw×3臺;三輥線速度為0-6米分鐘

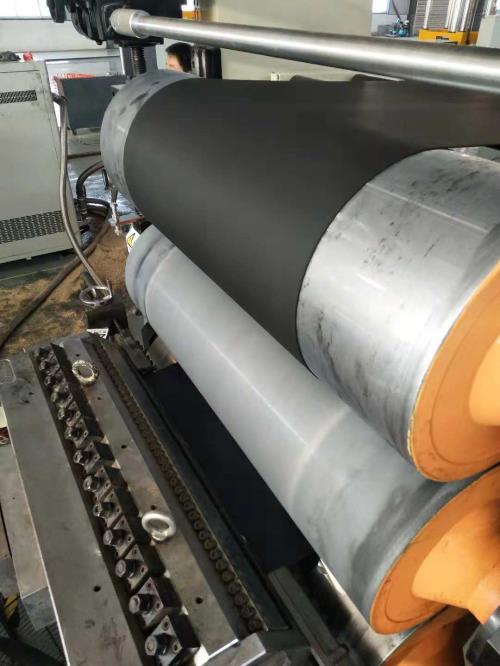

3) 輥筒1) 輥筒直徑：上輥φ450mm /中輥φ450mm在（花紋輥，客戶提供樣品）/下輥φ450mm，輥面寬度2300mm2) 輥筒控溫水進出口徑：11/4”輥筒圓度：0.005mm,輥筒同軸度：φ0.012mm,輥筒表面粗糙度：Ra0.025μm,輥筒外圓表面淬硬HRC55～60,淬硬深度3～5mm；輥筒表面鍍硬鉻，t=0.08～0.103) 輥筒壁厚：50mm,輥筒軸承組：采用日本NSK耐高溫雙列圓柱滾子調心軸承,軸承座：結構為剖分式，以便快速更換輥筒。上蓋上開潤滑孔，方便維護。密煉單螺桿片材擠出機
4、輥筒調距裝置1) 輥筒上下采用電動渦輪蝸桿升降。微調為手動，并兩端可單獨調節，調節范圍0-70mm，2) 輥筒間隙調整采用絲桿結構，手動微調，微調范圍：1-5mm，刻度盤指示
5、移動組件1) 整個移動組件由傳動系統、滾輪升降組件等組成, 傳動電機功率：0.37kw,采用雙級減速器傳動，移動平穩，亦可手動微調2) 二輥前后移動導軌要求長度為:2500mm;導軌上要有預留固定孔;方便在客戶現場安裝膨脹螺絲
6．電氣控制柜 密煉單螺桿片材擠出機 《一套》① 獨立式電氣控制柜（安裝于三輥機架上），操作盒掛于三輥，② 三輥獨立的變頻控制，既可單調也可同步調速③ 三晶或海菲克,變頻調速器、顯示：10寸觸摸屏、PLC。④ 交流接觸器：德力西，空開：德力西
（七）輥筒控溫裝置（三組/套）模溫機 1) 輥筒的控溫由水溫控制箱來完成,最高控制油溫90℃ 2）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，密煉單螺桿片材擠出機

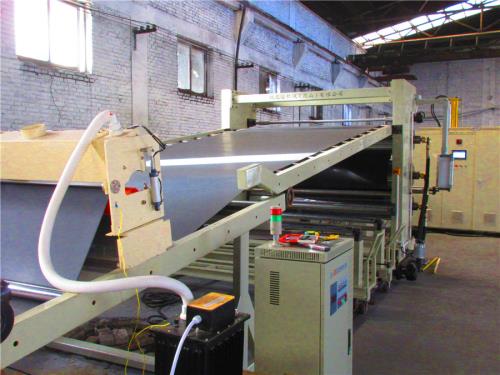

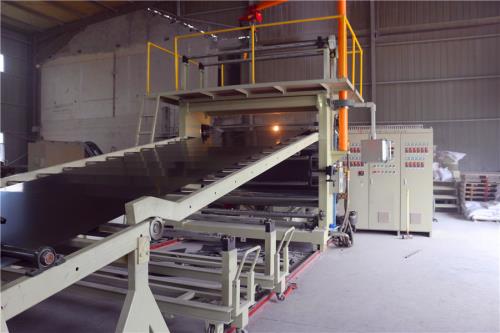

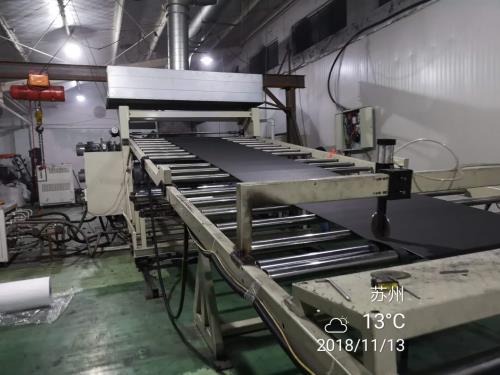

（八）冷卻牽引切邊裝置1) 牽引電機功率：1.5kw, 壓輥為橡膠輥，主動輥為橡膠輥牽引 牽引輥直徑：φ150mm牽引被動輥有效提升距離為：50mm 2) 托架總長12米.，分兩段，方管結構。過渡冷卻輥材質：φ63不銹鋼，輥面寬度2300mm3) 兩側兩把切刀可有效切除廢料，使片材達到所需要的寬度,安裝刀片的刀桿上帶鍵槽;方便統一調整刀的角度4) 調節切邊刀;托架平臺一件;平臺寬400mm.平臺表面帶帶防滑;人蹬在上門方便調節刀片;帶上下樓梯;帶扶手(扶手的顏色為安全色:黃色)密煉單螺桿片材擠出機
（九）JDL-2300剪板機1) 最大剪板寬度：2300mm.最大厚度：6mm，剪切速度，60次/分。剪板方式：機械剪板，電機功率2.2kw（定制） 2）輸送帶2500×2000mm,輸送電機0.75kw,線速度0-12m/m,橡膠輸送帶要帶槽道;防止輸
